画像処理の操作説明 Topへ　RVMX社HP　提供ソフト情報HP



　本画面では、画像地図を中心に各種汎用画像処理の機能を提供しています。

その殆どが、プルダウンメニューより実現できます。





　　　　　　　　　　　　　　　目　　　次

１．プルダウンメニューの機能

　　−１．ファイル

　　−２．編集編集

　　−３．結果作図

　　−４．表示

　　−５．イメージ

　　−６．カラー

　　−７．オプション

　　−８．地図作成

　　−９．ウィンドウ

　　−１０．Ｈｅｌｐ

２．ポップアップメニューの機能

　　−１．未表示時

　　−２．既表示時







プルダウンメニューの機能

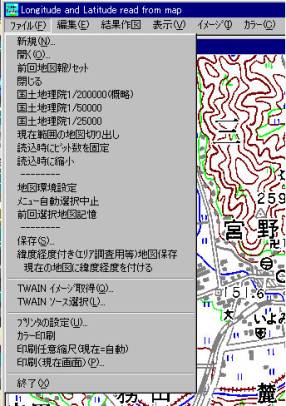

　　−１．ファイル

　　　　　�@新規　−＞新規にｻｲｽﾞを指定してｻﾌﾞｳｨﾝﾄﾞｳを開く

　　　　　�A開く　−＞画像ﾌｧｲﾙを指定して、開く

　　　　　　　　　　特例として、拡張子mapdat（緯度経度付）を開くと緯度経度情報

を持った地図として、開く

　　　　　�B前回地図情報リセット　−＞既に読み込んだ地図の情報ｸﾘｱ

　　　　　�C閉じる　−＞現在ｱｸﾃｨﾌﾞなｳｨﾝﾄﾞｳを閉じる

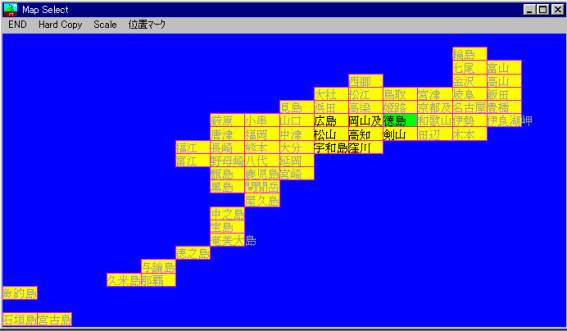

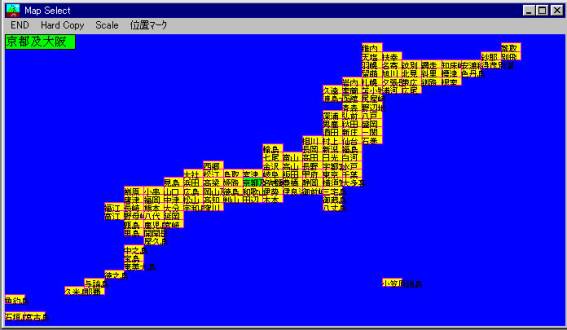

　　　　　�D国土地理院1/200000　−＞地図一覧より選択し、1/200000を開く

　　　　　　　　

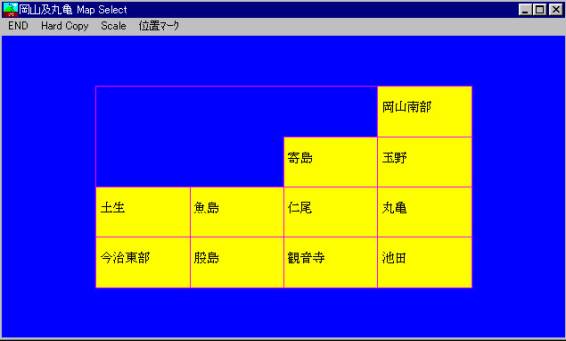

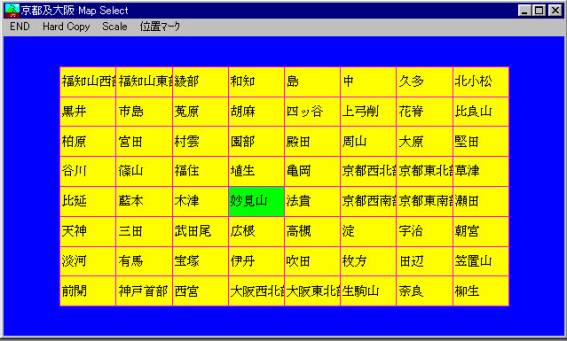

　　　　　�E国土地理院1/50000　−＞地図一覧より選択し、1/50000を開く

　　　　　　

　　　　　�F国土地理院1/25000　−＞地図一覧より選択し、1/25000を開く

　　　　　�G現在範囲の地図切り出し　−＞現在のｴﾘｱ情報より指定縮尺の該当地図

を開く

　　　　　�H読み込み時にビット数を固定　−＞ﾌｧｲﾙを開く時、24bit等

固定ﾋﾞｯﾄ画像として読み込む、ﾃﾞｨﾌｫﾙﾄ指定の時は、

ﾌｧｲﾙの情報に従います

　　　　　�I読み込み時に縮小　−＞縮小指定を事前にしておくと、読み込み時に縮小

します、特にﾒﾓﾘｰが少ないｼｽﾃﾑの時に有効です。

　　　　　�J地図環境設定　−＞地図の格納情報を設定します

　　　　　�Kメニュー自動選択中止　−＞

　　　　　�L前回選択地図記憶　−＞前回までの地図情報ｦﾘｾｯﾄします

　　　　　�M保存　−＞現在ｱｸﾃｨﾌﾞなｳｨﾝﾄﾞｳの画像を保存します。

　　　　　�N緯度経度付き保存　−＞上記と同じですが、緯度経度も同時に保存します。

　　　　　�O現在の地図に緯度経度を付ける　−＞現在ｱｸﾃｨﾌﾞなｳｨﾝﾄﾞｳの画像に、現在

のｴﾘｱ情報の緯度経度を付加。

　　　　　�PTWAINイメージ取得　−＞ｲﾒｰｼﾞｽｷｬﾅより画像を取得

　　　　　�QTWAINソース選択　−＞ｲﾒｰｼﾞｽｷｬﾅの選択

　　　　　�Rプリンタ設定　−＞ﾌﾟﾘﾝﾀの設定

　　　　　�Sカラー印刷　−＞ｶﾗｰ印刷

　　　　　21.地図任意縮尺　−＞印刷時の縮尺指定

　　　　　22.印刷（現在画面）　−＞現在ｱｸﾃｨﾌﾞな画像を印刷、縮尺指定がある時は

それに従い、ない時は用紙ｻｲｽﾞに収まる縮尺を自動選択。

　　　　　23.終了　−＞本処理を終了

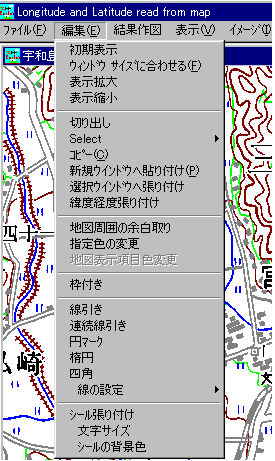

　　−２．編集

　　　　　　　　　　　　　　

　　　　　�@初期表示　−＞ｳｨﾝﾄﾞｳの初期表示します

　　　　　�Aウィンドウサイズに合わせる　−＞ｳｨﾝﾄﾞｳｻｲｽﾞに画像ｻｲｽﾞを合わせて表示

します

　　　　　�B表示拡大　−＞拡大表示します

　　　　　�C表示縮小　−＞縮小表示します

　　　　　�D切り出し　−＞指定ｴﾘｱを切り取ります

　　　　　�ESelect　−＞画像の指定ｴﾘｱを選択します

・     Rectangle  四角

・     Ellipse　　楕円

・     Rndrect　　角が取れた四角

・     Free Hand　ﾌﾘｰﾊﾝﾄﾞ

・     Cancel　　　Selectをｷｬﾝｾﾙします

　　　　　�Fコピー　−＞指定ｴﾘｱを、ｺﾋﾟｰｴﾘｱへ

　　　　　�G新規ｳｨﾝﾄﾞｳへ貼り付け　−＞ｺﾋﾟｰｴﾘｱにある画像を、新規ｳｨﾝﾄﾞｳを開いて

貼り付けます

　　　　　�H選択ｳｨﾝﾄﾞｳへ貼り付け　−＞ｺﾋﾟｰｴﾘｱにある画像を、現在ｱｸﾃｨﾌﾞなｳｨﾝﾄﾞｳへ

貼り付けます

　　　　　�I緯度経度貼り付け　−＞ｺﾋﾟｰｴﾘｱにある画像を、現在ｱｸﾃｨﾌﾞなｳｨﾝﾄﾞｳへ

　　　　　　　　　　　　　　　　　緯度経度を合わせて貼り付けます

　　　　　�J地図周辺の余白取　−＞地図の周りにある余白の切り取ります

　　　　　�K指定色の変更　−＞画像の中の指定色を他の指定色へ変更(24Bit以上)

　　　　　�L地図表示項目の色変更　−＞ｶﾗｰﾊﾟﾚｯﾄの色を変更(8Bit)します

　　　　　�M枠付き　−＞印刷時に枠を付けます

　　　　　�N線引き　−＞現在の画像上に指定点より指定点まで線を引きます

　　　　　�O連続線引き　

開始−＞現在の画像上に連続して線を引きます、ﾌｧｲﾙ指定でﾃﾞｰﾀ

の保存も出来ます、既存ﾌｧｲﾙを指定時はﾃﾞｰﾀ追加と

なります。

　　　　　　　　　　ﾌｧｲﾙ−＞開始で保存したﾌｧｲﾙより作図できます

　　　　　�P円マーク　−＞現在の画像上に指定点を中心に指定半径の円を描きます

　　　　　�Q楕円　−＞現在の画像上に指定点を通る楕円描きます

　　　　　�R四角　−＞現在の画像上に指定点と指定点を頂点とする四角を描きます

　　　　　�S線の設定　−＞上記線や図形を描く条件設定をします

・     線の色設定

・     線の幅設定

・     水平・垂直

・     円ｻｲｽﾞの固定

・     塗りつぶし

・     透過

　　　　　21.ｼｰﾙ貼り付け　−＞現在の画像上に指定位置指定文字のｼｰﾙを貼り付けます

　　　　　22.文字ｻｲｽﾞ　−＞ｼｰﾙに使う文字ｻｲｽﾞを指定します

　　　　　23.背景色　−＞ｼｰﾙの使う背景色を指定します

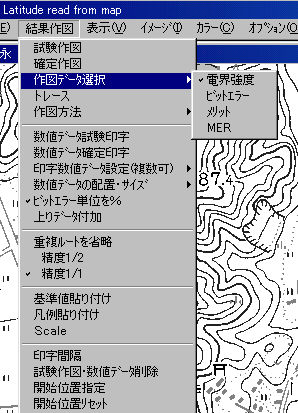

　　−３．結果作図

　　　　　　　　

　　　　　�@試験作図　−＞現在の地図上に、指定書式で試験作図

　　　　　�A確定作図　−＞現在の地図上に、指定書式で確定作図

　　　　　�B作図ﾃﾞｰﾀ選択　−＞作図するﾃﾞｰﾀを選択

・     電界強度

・     ﾋﾞｯﾄｴﾗｰ

・     ﾒﾘｯﾄ

・     ＭＥＲ

　　　　　�Cトレース　−＞作図に手動で修正を加える時使用

　　　　　�D作図方法　−＞上記作図書式指定

・     線

・     　　線の幅

・     点

・     　　点のｻｲｽﾞ

　　　　　�E数値ﾃﾞｰﾀ試験印字　−＞現在の地図上に、指定書式で試験数値印字

　　　　　�F数値ﾃﾞｰﾀ確定印字　−＞現在の地図上に、指定書式で確定数値印字

　　　　　�G印字数値ﾃﾞｰﾀ(複数可)設定　−＞印刷するﾃﾞｰﾀを選択

・     電界強度

・     ﾋﾞｯﾄｴﾗｰ

・     ﾒﾘｯﾄ

・     ＭＥＲ

　　　　　�H数値ﾃﾞｰﾀの配置・ｻｲｽﾞ　−＞上記印字条件設定

・     縦

・     横

・     文字ｻｲｽﾞ

　　　　　�Iビットエラーを%表示−＞ビットエラーの単位を%とします

　　　　　�J上りデータ付加−＞下りデータにのぼりデータを同時に表示します

　　　　　�K基準値貼り付け　−＞現在の地図上に、指定位置・ｻｲｽﾞで基準値を貼り

付けます

　　　　　�L凡例貼り付け　−＞現在の地図上に、指定位置・ｻｲｽﾞで凡例を貼り付けます

　　　　　�MScale　−＞現在の地図上に、指定位置に縮尺を作図します

　　　　　�N印字間隔　−＞地図上に印字する間隔（距離）を指定します

　　　　　�O試験作図・数値ﾃﾞｰﾀ削除　−＞試験作図・印字を削除します

　　　　　�P開始位置指定　−＞作図の開始位置を地図上で指定します

　　　　　�Q開始位置ﾘｾｯﾄ　−＞指定開始位置のﾘｾｯﾄします

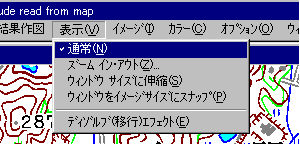

　　−４．表示

　　　　　　　　　　

　　　　　�@通常　−＞編集の�@に同じです

　　　　　�Aｽﾞｰﾑ　ｲﾝ・ｱｳﾄ　−＞表示の拡大縮小を指定して表示します

　　　　　�Bｳｨﾝﾄﾞｳｻｲｽﾞに伸縮　−＞編集の�Aに同じです

　　　　　�Cｳｨﾝﾄﾞｳをｲﾒｰｼﾞｻｲｽﾞにｽﾅｯﾌﾟ　−＞ウィンドウサイズをビットマップサイズ

に合わせる

　　　　　�Dﾃﾞｨｿﾞﾙﾌﾞ　ｴﾌｪｸﾄ　−＞画像を描く際のﾄﾗﾝｼﾞｼｮﾝ　ｴﾌｪｸﾄを設定

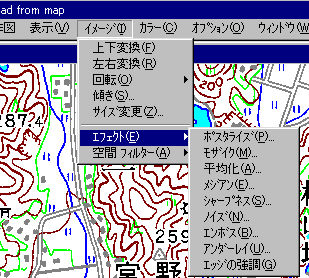

　　−５．イメージ

　　　　　　　　

　　　　�@上下変換　−＞画像を上下反転します

　　　　　�A左右変換　−＞画像を左右反転します

　　　　　�B回転　−＞画像を回転させます

・     90゜時計回り

・     180゜時計回り

・     270゜時計回り

・     角度指定

　　　　　�C傾き　−＞画像に傾きを加えます

　　　　　�Dｻｲｽﾞ変更　−＞画像自体のｻｲｽﾞ変更します

　　　　　�Eｴﾌｪｸﾄ

・     ﾎﾟｽﾀﾗｲｽﾞ　　　表示イメージにポスタライズ効果を加える。

・     ﾓｻﾞｲｸ　　 　　表示イメージにモザイク効果を与える。

・     平均化　　　　表示イメージに平均化フィルター処理を施す。

・     ﾒｼﾞｱﾝ       　表示イメージにメジアンフィルターを施す。

・     ｼｬｰﾌﾟﾈｽ     　表示イメージにシャープネス効果を与える。

・     ﾉｲｽﾞ        　表示イメージのマスターカラーチャンネルに

ノイズ効果を与える。

・     ｴﾝﾎﾞｽ       　表示イメージにエンボス効果を与える。

・     ｱﾝﾀﾞｰﾚｲ     　表示イメージにｱﾝﾀﾞｰﾚｲ効果を与える。

・     ｴｯｼﾞの強調  　エッジ(輪郭)の強調処理をします。

　　　　　�F空間ﾌｨﾙﾀｰ

・     ｸﾞﾗｼﾞｴﾝﾄﾞ　　グラジエント空間フィルターを使用。

・     ﾗﾌﾟﾗｼｱﾝ　　　ラプラシアン空間フィルターを使用

・     Sobel法　　　Sobel 空間フィルターを使用

・     Prewitt法　　Prewitt 空間フィルターを使用

・     ｼﾌﾄ差分法　　シフト差分法 空間フィルターを使用

・     線要素の抽出　線要素抽出 空間フィルターを使用

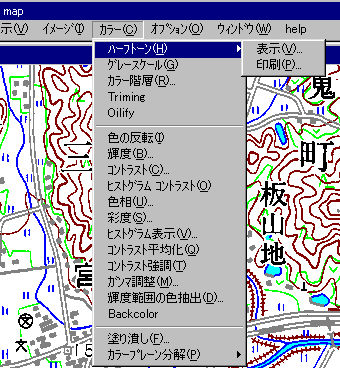

　　−６．カラー

　　　　　　　

　　　　　�@ﾊｰﾌﾄｰﾝ

・     表示　　　表示用ハーフトーン処理を施す。

・     印刷　　　印刷用ハーフトーン処理を施す。

　　　　　�Aｸﾞﾚｰｽｹｰﾙ　−＞ｸﾞﾚｰｽｹｰﾙへ変換します

　　　　　�Bｶﾗｰ階調　−＞ｶﾗｰの色調変更します

　　　　　�CTriming　−＞ﾄﾘﾐﾝｸﾞ

　　　　　�DOlify　−＞光沢をつけます

　　　　　�E色の反転　−＞色の色調反転します

　　　　　�F輝度　−＞輝度の調整します

　　　　　�Gｺﾝﾄﾗｽﾄ　−＞ｺﾝﾄﾗｽﾄの調整します

　　　　　�Hﾋｽﾄｸﾞﾗﾑ　ｺﾝﾄﾗｽﾄ　−＞ヒストグラムコントラストを調整する。

　　　　　�I色相　−＞色相変更

　　　　　�J彩度　−＞彩度変更

　　　　　�Kﾋｽﾄｸﾞﾗﾑ表示　−＞ヒストグラムダイアログを表示する。

　　　　　�Lｺﾝﾄﾗｽﾄ平均化　−＞ｺﾝﾄﾗｽﾄの平均化します

　　　　　�Mｺﾝﾄﾗｽﾄ強調　−＞ｺﾝﾄﾗｽﾄを強調します

　　　　　�Nｶﾞﾝﾏ調整　−＞ｶﾞﾝﾏ補正します

　　　　　�O輝度範囲の色抽出　−＞指定輝度の色を抽出します

　　　　　�PBackcolor　−＞画像の範囲外の色指定します

　　　　　�Q塗り潰し　−＞選択色で塗りつぶす。

　　　　　�Rｶﾗｰﾌﾟﾚｰﾝ分解　−＞色を分解して別々のｳｨﾝﾄﾞｳを作成します

・     RGB 　R: 青 ﾌﾟﾚｰﾝ・G: 緑 ﾌﾟﾚｰﾝ・B: 赤 ﾌﾟﾚｰﾝ

・     CMYK　C: ｼｱﾝ ﾌﾟﾚｰﾝ・M: ﾏｾﾞﾝﾀ ﾌﾟﾚｰﾝ・Y: ｲｴﾛｰ ﾌﾟﾚｰﾝ・K: 黒 ﾌﾟﾚｰﾝ

・     HSV 　H: 色相 ﾌﾟﾚｰﾝ・S: 彩度 ﾌﾟﾚｰﾝ・V: 明暗 ﾌﾟﾚｰﾝ

・     HLS   H: 色相 ﾌﾟﾚｰﾝ・L: 明るさ ﾌﾟﾚｰﾝ・S: 彩度 ﾌﾟﾚｰﾝ"

・     CMY   C: ｼｱﾝ ﾌﾟﾚｰﾝ・M: ﾏｾﾞﾝﾀ ﾌﾟﾚｰﾝ・Y: ｲｴﾛｰ ﾌﾟﾚｰﾝ

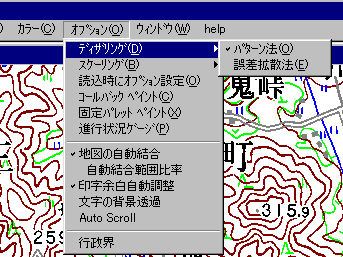

　　−７．オプション

　　　　　　　　

�@     ﾃﾞｨｻﾞﾘﾝｸﾞ

・     ﾊﾟﾀｰﾝ法　　　ﾊﾟﾀｰﾝ法ﾃﾞｨｻﾞﾘﾝｸﾞ

・     誤差拡散法　 誤差拡散法ﾃﾞｨｻﾞﾘﾝｸﾞ

�A     ｽｹｰﾘﾝｸﾞ

・     通常

・     ﾓﾉｸﾛ階調

・     ｸﾞﾚｰｽｹｰﾙ

　　　　　�B読込時にｵﾌﾟｼｮﾝ設定　−＞ﾌｧｲﾙ読み込み時にｵﾌﾟｼｮﾝを確認します

　　　　　�Cｺｰﾙﾊﾞｯｸﾍﾟｲﾝﾄ　−＞読込時の同時ペイント

　　　　　�D固定ﾊﾟﾚｯﾄﾍﾟｲﾝﾄ　−＞固定ﾊﾟﾚｯﾄ

　　　　　�E進行状況ｹﾞｰｼﾞ　−＞ステータスバーのゲージ表示

　　　　　�F地図の自動結合　−＞緯度経度より、地図を読み込む時周辺の地図を

自動的に張り合わせます

　　　　　�G自動結合範囲比率　−＞上記自動結合する範囲を指定、主地図との比率で

　　　　　�H印字余白自動調整　−＞印字時、余白のﾊﾞﾗﾝｽを自動調整

　　　　　�I文字の背景透過　−＞文字の背景を透過

　　　　　�JAuto Scroll　−＞自動的に画像にｽｸﾛｰﾙ機能をつけます

　　　　　�K行政界　−＞都道府県市町村情報

−８．地図作成

　　　　

�@    行政界より白地図作成−＞都道府県や市町村を指定して、

白地図の台氏作成。

　　　�A設定緯度経度変更−＞現在地図ｺｰﾅｰの緯度経度の変更。

�A    Mapdataﾌｧｲﾙより緯度経度設定−＞地図ﾌｧｲﾙより緯度経度を読

み込み、現在画像に適用。

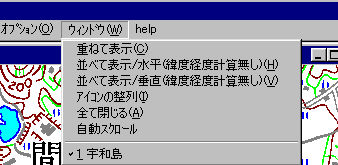

　　−９．ウィンドウ

　　　　　　　　

　　　　　�@重ねて表示　−＞ｳｨﾝﾄﾞｳを重ねて表示（標準）します

　　　　　�A並べて表示/水平　−＞ｳｨﾝﾄﾞｳを水平に並べて表示、但しこの時は、

緯度経度を算出しません。

　　　　　�B並べて表示/垂直　−＞ｳｨﾝﾄﾞｳを垂直に並べて表示、但しこの時は、

緯度経度を算出しません

　　　　　�Cｱｲｺﾝの整列　−＞ｱｲｺﾝの整列します

　　　　　�D全て閉じる　−＞全てのｳｨﾝﾄﾞｳを閉じます

　　　　　�E自動ｽｸﾛｰﾙ　−＞Auto Scrollに同じ

　　−１０．Ｈｅｌｐ

　　　　　　　　

　　　　　�@説明　−＞本説明

　　　　　�A画像地図　−＞地図画像ﾌｧｲﾙについての説明

ポップアップメニューの機能

　　−１．未表示時

　　　　　　　　　　　　　

�@     指定緯度経度へ　−＞指定の緯度経度で、指定の縮尺の地図を開き、

指定位置を表示します。

�A     指定ｴﾘｱの切り出し　−＞指定の緯度経度（対角のｺｰﾅｰ）で、指定の縮尺の

地図を開きます。

　�B新規地図へﾏｰｸ　−＞指定の緯度経度で、指定の縮尺の地図を開き、

指定位置にﾏｰｸします。

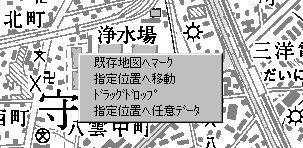

　　−２．既表示時

　　　　　　　　　　　

�@     既存地図へﾏｰｸ　−＞現在ｱｸﾃｨﾌﾞな地図で、指定の緯度経度の位置へ

ﾏｰｸします。

�A     指定位置へ移動　−＞現在ｱｸﾃｨﾌﾞな地図で、指定の緯度経度の位置へ

移動します。

�B     ﾄﾞﾗｯｸﾞﾄﾞﾛｯﾌﾟ　−＞ﾄﾞﾗｯｸﾞ & ﾄﾞﾛｯﾌﾟ

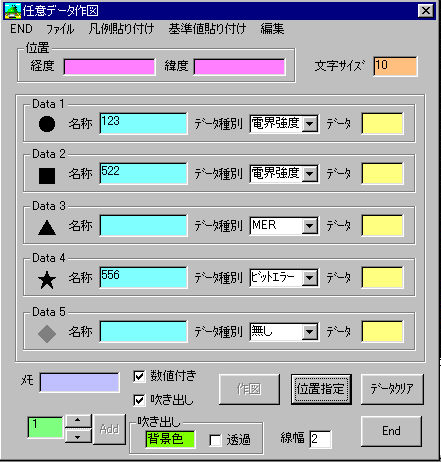

�C     指定位置へ任意数値ﾃﾞｰﾀ
