相関図作図 Topへ　RVMX社HP　提供ソフト情報HP

1.種類

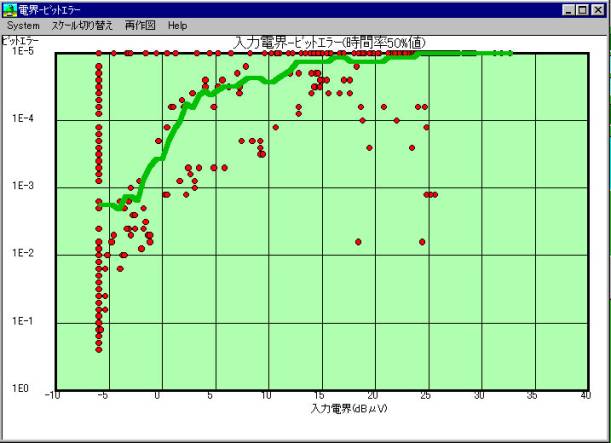

-1.電界　−　ビットエラー

-2.電界　−　メリット

-3.ビットエラー　−　メリット

-4.電界　−　ＭＥＲ

-5.ビットエラー　−　ＭＥＲ

-6.ＭＥＲ　−　メリット

　　

　　　　　　　場所指定が有るときは、それが優先します。

場所指定が無い時で、ﾃｷｽﾄ間隔の指定があるときは、それに従います。



2.プルダウンメニュー

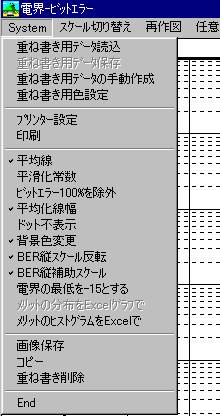

　　　　System

　　　　　　　　　

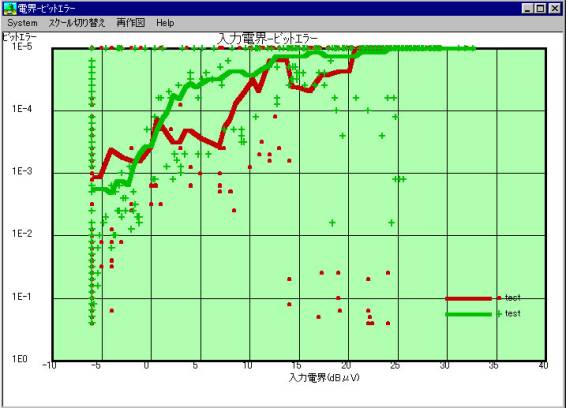

・     重ね書き用ﾃﾞｰﾀ読み込み　　既に表示している画面に、

保存済みﾃﾞｰﾀを上書きします

・     重ね書き用ﾃﾞｰﾀ保存　　　　　　　　上書き用ﾃﾞｰﾀを保存します

・     重ね書きﾃﾞｰﾀの手動作成　　　　　　上書き用ﾃﾞｰﾀを手動入力で作成保存します

・     重ね書き用色設定　　　　 　　　　　上書き用ｸﾞﾗﾌの色を任意設定します

・     ﾌﾟﾘﾝﾀ設定

・     印刷

・     平均線　　分布図に平均線を引きます

・     平滑化常数　平均化カーブの平滑度合いを設定します

・

・     ﾋﾞｯﾄｴﾗｰ100%を除外　測定不能の100%を分布図から除きます

・     平均化線幅　平均化線幅の倍率を変更出来ます

・     ドット不表示　各ドットを表示しない設定が出来ます

・     背景色変更　グラフの背景色を任意に設定します

・     BER縦ｽｹｰﾙの反転　ﾋﾞｯﾄｴﾗｰのY軸ｽｹｰﾙを反転します

・     BER縦補助ｽｹｰﾙ　ﾋﾞｯﾄｴﾗｰのY軸ｽｹｰﾙに補助線を追加します

・     電界の最低を15とする　電界強度のｽｹｰﾙの最低を15dBμVとします、

・     　　　　　　　　　　　　但し自動ｽｹｰﾙの時はﾃﾞｰﾀに依存します

・     ﾒﾘｯﾄ分布をExcelｸﾞﾗﾌ表示　ﾒﾘｯﾄの度数分布の棒ｸﾞﾗﾌを作成します

・     ﾒﾘｯﾄのﾋｽﾄｸﾞﾗﾑをExcelで　ﾒﾘｯﾄの度数分布のﾋｽﾄｸﾞﾗﾑを作成します

         スケール切り替え

　　　　　　　　　

・     ﾃﾞｰﾀに合わせる

・     ﾌﾙｽｹｰﾙ

・     拡大

・     ｽｹｰﾙ任意設定

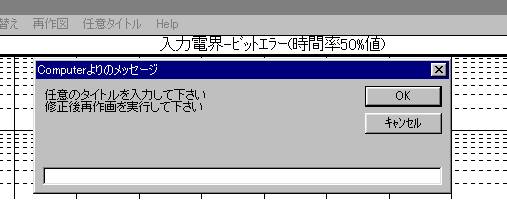

          任意ﾀｲﾄﾙ設定　　ﾀｲﾄﾙを任意に変更出来ます

          再作図　　ウインドウサイズの変更時などに再作図して下さい

・     実行　　再作画の実行をします

・     自動実行停止　ﾃﾞｰﾀ量が多くて作画に時間がかかる時、この機能により、

・     　　　　　　　各ｵﾌﾟｼｮﾝを設定後再作画すれば作業能率が上がります

　　　　 HELP
